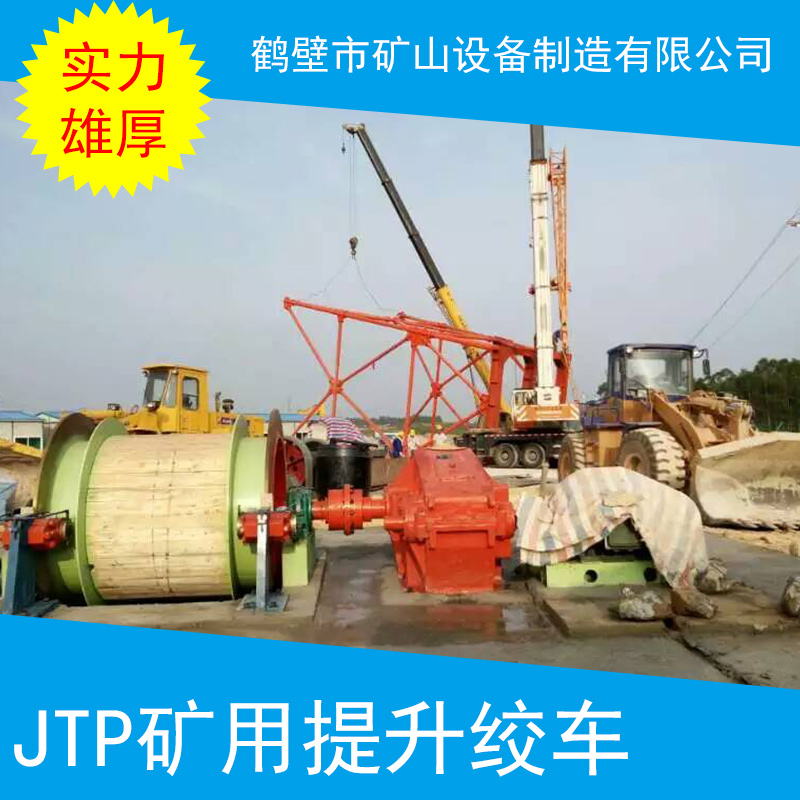

供應JTPB1.2×1.0P防爆絞車 防爆絞車價格 防爆絞車廠家
咨詢熱線：13623923673 常經理

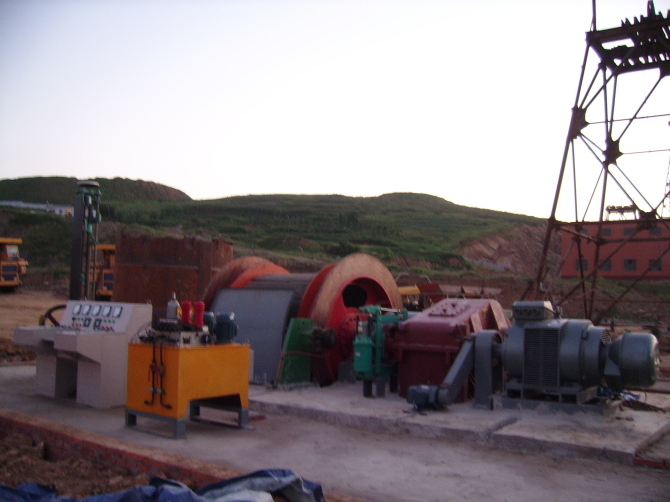

提升機機械部分主要包括主軸裝置、行星減速器、盤形制動器、液壓站、潤滑站、深度指示器等部件。采用交流或直流電機驅動。纏繞式礦井提升機有單卷筒和雙卷筒兩種，鋼絲繩在卷筒上的纏繞方式與一般絞車類似。單筒大多只有一根鋼絲繩，連接一個容器。的每個卷筒各配一根鋼絲繩，連接兩個容器，運轉時一個容器上升，另一個容器下降。提升機設有徑向齒塊式液壓調繩離合器；傳動部分可配置行星減速器或平行軸雙圓弧齒輪減速器。
名稱：礦井提升機，絞車 ‘英文名：mine hoist。是一種大型提升機械設備。由電機帶動機械設備，以帶動鋼絲繩從而帶動容器在井筒中升降，完成輸送任務。礦井提升機是由原始的提水工具逐步發展演變而來?，F(xiàn)代的礦井提升機提升量大，速度高，安全性高，已發展成為電子計算機控制的全自動重型礦山機械。
二、機器的主要部件結構：
1、主軸裝置：本絞車卷筒為整體式，便于用戶現場安裝，卷筒殼、制動盤為16Mn板，輪轂為45#鑄鋼，強度好堅固耐用又安全。
2、減速器：減速器為兩級減速，高速軸上加工了兩個相同一齒輪，用戶在一個齒輪磨損嚴重后，可調換過來，用另一個齒輪解除了用戶購一軸之憂。軸兩端軸承的潤滑采用飛濺式，既簡單又方便還不外泄。
3、液壓系統：用途產生高壓油控制盤形制動器。采用可調電氣延時二級制動液壓站，采用比例閥調節壓力，配置兩套電動機、泵及調壓裝置，一套運行，一套備用，以保證提升機可靠運行。液壓元件均采用集成方式布置在油箱面板上面，便于檢修維護。
4、盤形制動器：優點：克服了杠桿式制動器一些缺點，結構緊湊、安全性好、動作靈敏，便于礦井提升自動化。
5、深度指示器：深度指示器就是給司機指示提升容器在井筒中的位置的，除此之外，其上還裝有上下過卷開關，防止容器上、下過卷。同時還裝有警鈴，當容器接近停車位置時發出減速信號。本機采用的牌坊式深度指示器。它的運動是通過兩個鏈輪和套筒滾子鏈傳的。結構簡單，指示可靠。
6、聯軸器：聯軸器起著傳遞扭矩的作用，本絞車使用了兩個梅花形彈性聯軸器，個是電機與減速機之間；第二個是減速機與主軸之間。
7、安全保護裝置：
（1）防止過卷裝置（2）防止過速裝置（3）過負荷和欠電壓保護裝置（4）限速裝置（5）深度指示器失效保護裝置（6）閘間隙保護裝置（7）松繩保護裝置（8）滿倉保護裝置（9）減速功能保護裝置
防止過卷裝置、防止過速裝置、限速裝置和減速裝置應設置為相互獨立的雙線型式。立井、斜井纏繞式提升裝置應假設定車裝置。

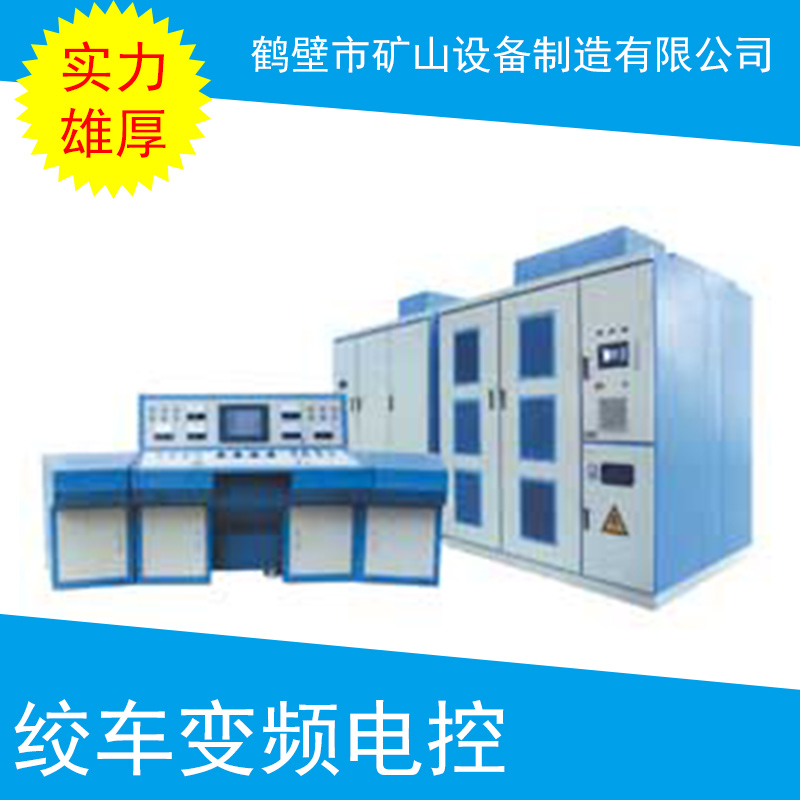

電控裝置分為三種：普通電控、PLC電控、變頻電控。
